Pines

Tipos de Pines

¿Qué es un Pin?

En electrónica, se denomina pin, palabra inglesa que significa «clavija»,​ a la terminal o patilla de cada uno de los contactos metálicos de un conector o de un componente fabricado de un material conductor de la electricidad. Estos se utilizan para conectar componentes sin necesidad de soldar nada, de esta manera se logra transferir electricidad e información.

https://es.wikipedia.org/wiki/Pin_(electr%C3%B3nica)



A) Tipos y Características

Ø  Tira de pines macho y hembra simples

También conocido como peineta, headers, conectores machos para PCB, etc.

Características:

• Conocido como header de pines ó tira de pines

• Disponible hembra y macho

• Espacio entre pines: 2.54mm

• Utilizado para hacer conexiones entre circuitos ó en pantallas LCD

Disponible

# de pines	Tipo	Forma
8 pines 8x1	Hembra	Rectos
10 pines 10x1	Hembra	Rectos
40 pines 40x1	Hembra	Rectos
40 pines 40x1	Macho	Rectos  (diferentes colores)
40 pines 40x1	Hembra	Con ángulo 90º
40 pines 40x1	Macho	Con ángulo 90º

Ø Tira de pines macho y hembra dobles

Características:

• Conocido como header de pines ó tira de pines

• Disponible hembra y macho

• Espacio entre pines: 2.54mm

• Utilizado para hacer conexiones entre circuitos ó en pantallas LCD

Disponible:

# de pines	Tipo	Forma
40 pines 40x2	Macho y Hembra	Rectos
26 pines 26x2	Macho	Rectos

Ø Tira 3 pines macho polarizado

Características:

• Header macho polarizado

• Para soldar en placa

• Distancia entre pines: 2.54mm

• Compatible con cable con conector polarizado

		Disponible     # pines 3 pines (3x1)

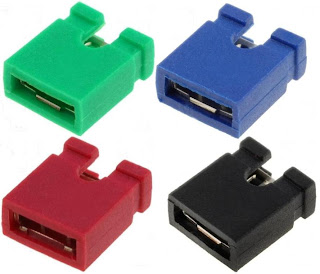

Ø Jumper

Características:

• Jumper de uso común de 2.54mm

• Usado en tarjetas de computadora y en circuitos, estos se colocan sobre los pines machos, usado para conectar dos puntos de un circuito electrónico.

• Color: Negro.

https://www.abcelectronica.net/productos/conectores/tira-pines/

B) Fallas comunes de un Pin

1.  El equipo no da video.

• Destapar el CPU y verificar las memorias, limpiar los pines y el banco y volver a conectarlos. Esto sucede cuando la CPU está muy sucia por dentro por cantidad de polvo formando una capa en los pines de cada dispositivo, cortando la comunicación de dicho dispositivo con o la tarjeta madre.

https://cacharrerosdelaweb.com/2016/05/diez-tipos-de-fallas-pantallas-computadoras-con-solucion.html
